CTSC-200系列PLC在恒压水泵系统中的利用
本文介绍CO-TRUST系列PLC在柴油机消防泵组的利用 。
此柴油机消防泵组为严格依照国度尺度GB6245-98《消防泵机能要求和试验步骤》及美国消防协会尺度NEPA20《离心消防泵的装置》等尺度研造开发的一种新型消防设备 ，该系列设备按所配用的消防泵（单级单吸式、单级双吸式、节段多级式）可分为三类设备 ，设备压力、流量领域广 ，其利用险些能满足消防所需的各类场所 。
设备拥有启动个性好、过载能力强、结构紧凑、维建方便、使用单一、自动化水平高档特点 ，是一种先进、机能靠得住的消防设备 。
一、工艺介绍
自动消防供水系统通常由稳压泵、电动泵（主泵）、自动柴油机泵（备泵）组成 ，工作道理为：泛泛管网压力在P1（低压）~P2（高压）之间 ，低于P1稳压泵起动 ，压力升至P2停泵 ，由于管网泄露P2慢慢降落至P1 ，稳压泵釉祓动 ，如此往复维持压力在P1~P2之间 ，当用水量大增 ，稳压泵无法维持P1很快降落至P3 ，电动泵起动 ，压力上升至Pw并满足消防用水 。如停电或电动泵有故障 ，压力由P3持续降落至P4则自动启动柴油机泵 ，压力上升至Pw并供水 ，电动泵或柴油泵停泵须人为判断后手动停泵 ，如估计管网泄露较多 ，则需增长稳压罐或将稳压泵？ ，以便启动频仍 。
二、电气节造系统规划

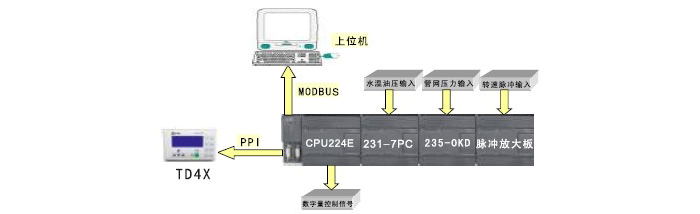

配置清单：
1、主机选取CO-TRUST 的CPU224主机和CO-TRUST TD400文本显示屏进行节造；
2、水和善油温选取CO-TRUST系列的CTSC 231-7PC32热电阻？榻胁杉 ，量程选取300Ω FS Resistance 。
3、管网压力选取CO-TRUST系列235-0HC32仿照量输入？；
4、水泵转快选取CO-TRUST公司专门为客户设计的放大？榻0-1V的脉冲信号放大为0-13V的脉冲信号（把稳0V为有效信号） ，对柴油机转快正确丈量；
三、节造重点
1)；能实现对温度 ，油压 ，转快的精确丈量；
2)；系统的抗滋扰性要强 ，能适应恶劣环境；
3)；系统除了由TD400实现监控表 ，还必要通讯口与上位机进行MODBUS通讯 ，组成网络 。
四、总结
整个系统选取CO-TRUST系列PLC ，配置单一紧凑；经测试运行不变 ，仿照量采样精确 。使用CPU224上PPI口与TD400通讯实现对系统的监控 ，渣滓的FRPORT口还能够与上位进行各类和谈的通讯 ，容易实现扩大 。整个系统降低了成本的同时 ，提高系统的不变性和扩大性 。
-

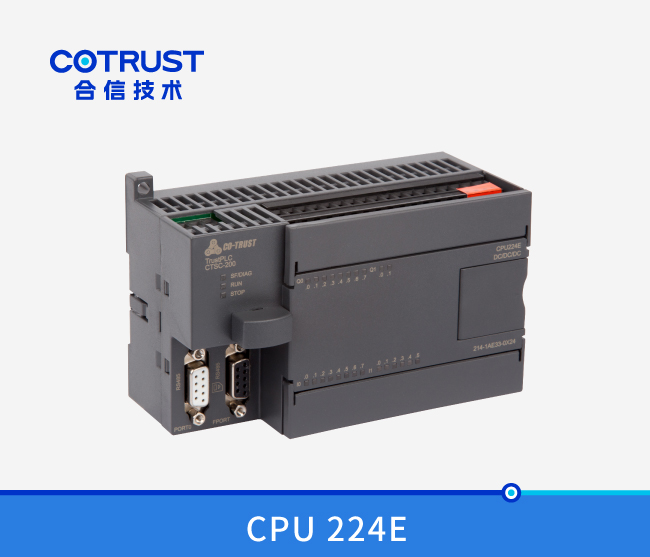

CPU224E,24点数字量,晶体管（214-1AE33-0X24）
订货号：CTS7 214-1AE33-0X24
规 格：14DI×24VDC ，10DO×24VDC/Relay , 双通讯口(支持J9集团活动节造库)
查看详情 -
EM231温度采集？
订货号：CTS7 231-7ND32/CTS7 231-7NF32
规 格：EM231-7ND温度采集？ ，2点NTC或PT100 ，2点电压或电流输入 ，隔离型16位精度/EM231 -7NF温度采集？8PT100/8NTC ，光电隔离 ，16位精度 。
查看详情 -

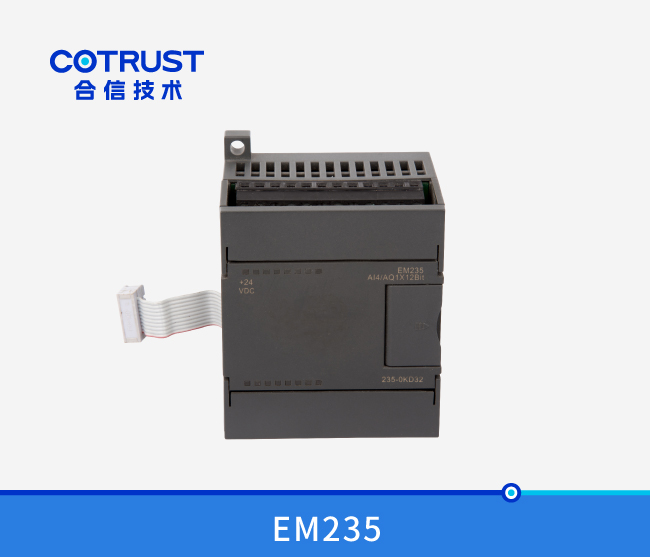

EM235仿照量？,4入1出
