充电桩潜力市场
发改委印发的《电动汽车充电基础设施发展指南（2015-2022）》显示 ，我国充电基础设施发展的指标是到2020年 ，建成集中充换电站1.2万座 ，分散充电桩480万个 ，满足全国500万辆电动汽车充电需要 。
充电桩潜力市场--尺度
行业针对性：新能源电动汽车充电桩领域
满足需要： 《电动车辆传导充电系统通常要求》
国度尺度及行业尺度：GB/T 18487.1-2015
A：GB/T 20234《电动汽车传导充电用衔接装置》
B：GB/T 27930《电动汽车非车载传导式充电机与电池治理系统之间的通讯和谈》
充电桩——产品要求（直流充电桩）

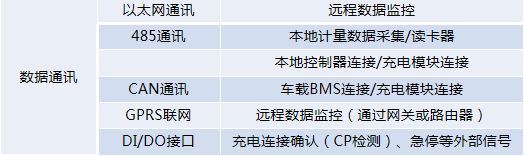

数据通讯要求：
安全设计要求：

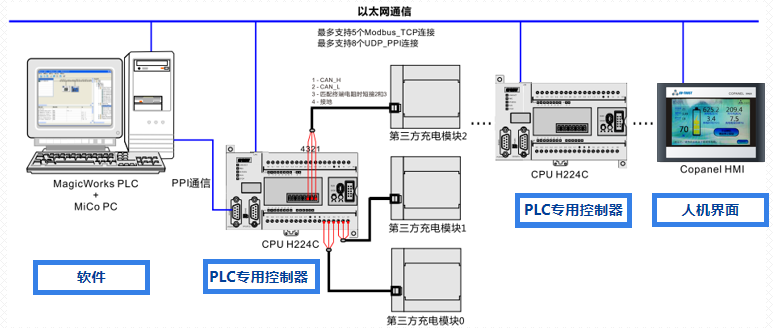

专用充电桩节造器系统的典型网络架构

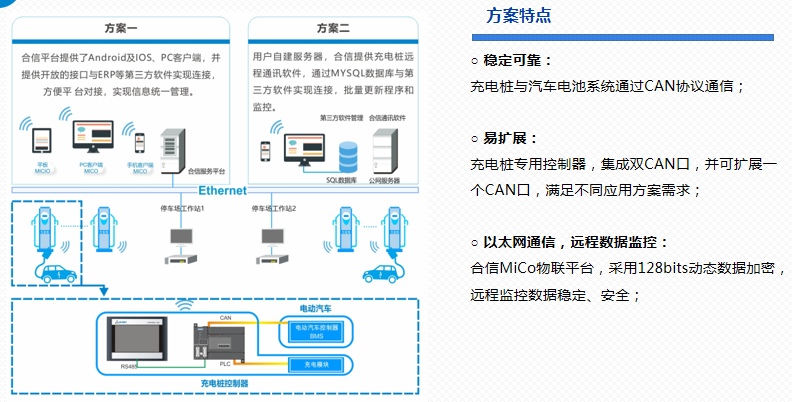

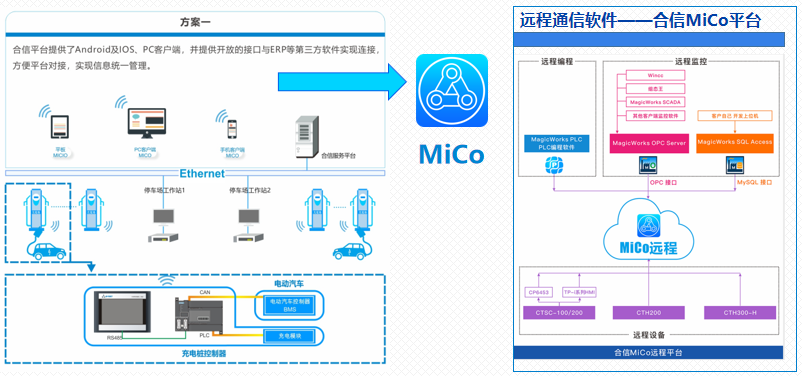

充电桩设备物联网解决规划——规划一
充电桩设备物联网解决规划——规划一

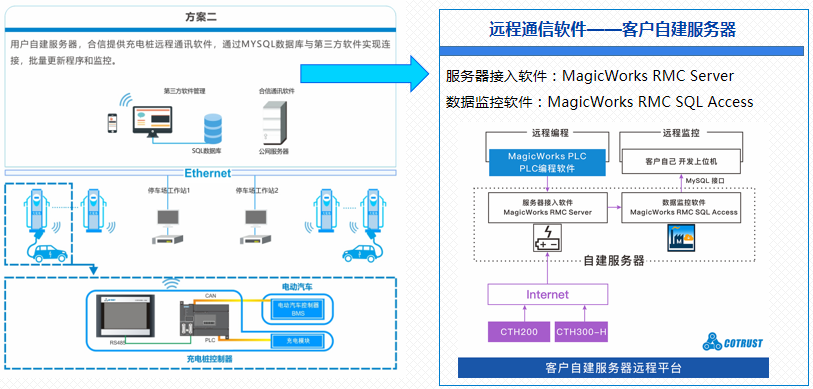

充电桩设备物联网解决规划

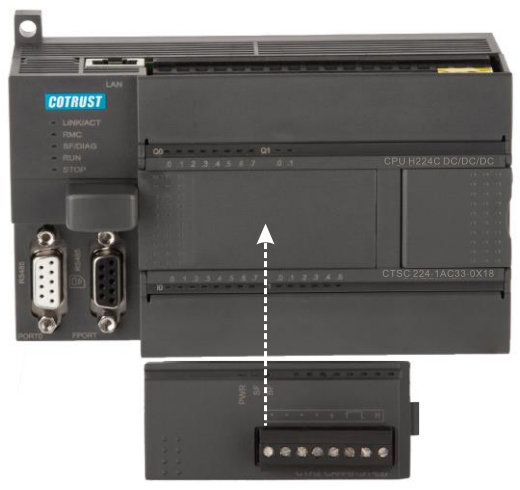

充电桩专用节造器H224C
本机集成双独立CAN口 ，并可再扩大一个CAN通讯扩大板 。
12KB法式空间/8KB数据空间
24VDC电源 ，8DI/10DO晶体管输出
1个PPI ，1个自由通讯口 ，
1个以太网口 ，2个CAN口
1. 壮大通讯能力 ，满足分歧设备通讯要求
——以太网、PPI、MPI、CAN、自由通讯和谈
2. 支持CAN自由口编程 ，挪用库实现BMS和充电桩的通讯
3. 超强系统扩大：支持7个扩大 ？ ，支持扩大板
4. 远程批量更新法式 ，满足充电桩升级法式需要
5. 远程批量监控数据 ，轻松联网 ，通过数据库与第三方软件无缝对接
6. 相比嵌入板 ，J9集团PLC更易扩大和不变靠得住 ，便于守护
7. 提供矫捷的OEM规划

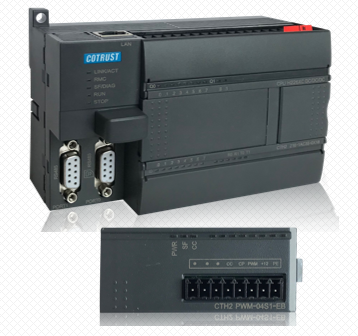

充电桩专用节造器H226XC (高机能)
本机集成双独立CAN口 ，切合国度行业尺度 。
72KB法式空间/110KB数据空间 ，24VDC电源 ，8DI/10DO晶体管源输出 ，2个PPI/自由通讯口 ，1个以太网通讯口 ，2个CAN口
1. 集成1个以太网口和2个RS485通讯口 ，满足分歧设备通讯要求
2. 支持CAN自由口编程 ，挪用库实现BMS和充电桩的通讯
3. 数据永远保留
4. 支持仿照量、PWM和RS485扩大板
5. 远程批量更新法式 ，满足充电桩升级法式需要
6. 远程批量监控数据 ，轻松联网 ，通过数据库与第三方软件无缝对接
7. 相比嵌入板 ，J9集团PLC更易扩大和不变靠得住 ，便于守护
8. 提供矫捷的OEM规划

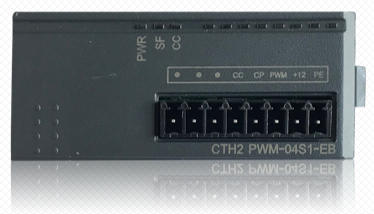

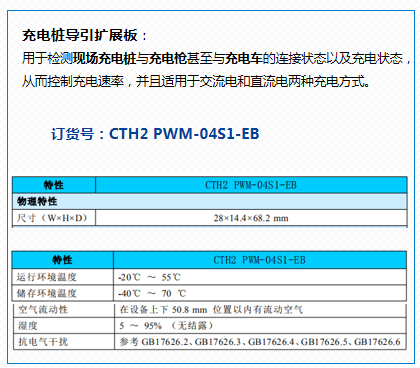

充电桩充电疏导板: EBH-PWM
充电桩节造器
安全 ，不变 ，靠得住
抗ESD、抗EFT ，严格的工业环境适应性测试 ，通过CE认证 ；
三防处置 ，合用各类恶劣工业环境 ；
输出短路 ；ぁ⒐鞅 ； ；
用户法式、数据永远保留 ；
多沉密码 ； ，更有主题法式单向下载职能 ，永远保密 ；
通讯接口防雷处置 ，靠得住性高 ；
总线抗滋扰能力加强 。
指令集中丰硕
指令个数：根基指令144条、利用指令102条 ；
浮点运算指令 ；
PID指令向导 ；
高快输入向导 ；
网络读写向导 ；
人机交互界面向导 。
高快、大容量
逻辑运算快率：0.15?s ；
浮点运算快率：8?s ；
PID指令快率：18?s ；
